엘라스틱서치(Elasticsearch)에서 관계형 데이터 모델링하기

차세대 데이터 플랫폼 - 엘라스틱 스택(Elastic Stack)

차세대 데이터 플랫폼 - 엘라스틱 스택(Elastic Stack)

엘라스틱서치(Elasticsearch)는 분산형 RESTful 검색 및 분석 엔진으로 엘라스틱 스택(Elastic Stack)의 중심에 위치합니다. 엘라스틱 스택은 차세대 데이터 플랫폼이며 검색·분석·데이터 저장소 역할을 하는 엘라스틱서치, 데이터 수집을 담당하는 비츠(Beats), 정제·전처리를 수행하는 로그스태시(Logstash), 시각화·관리 기능을 제공하는 키바나(Kibana)로 구성됩니다.

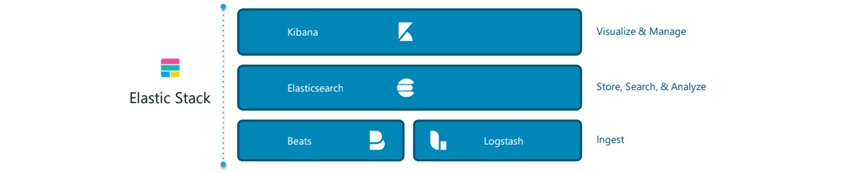

    Elastic Stack: Kibana - Visualize & Manage / Elasticsearch - Store, Search & Analyze / Beats, Logstash - Ingest [그림 1] 엘라스틱 스택 구성

엘라스틱은 매우 빠른 속도와 확장성, 복원성뿐 아니라 정형·비정형 데이터를 모두 수용할 수 있는 유연성을 가지고 있습니다. 이 같은 장점으로 인해 단순 검색엔진으로 활용하는 단계를 넘어 빠른 데이터 확인이 필요한 모든 분야에서 관심을 끌고 있습니다. 마케팅 분석·비즈니스 서비스·인프라 모니터링·보안-실시간 탐지 등이 대표적입니다.

RDB(Relational Database)와 엘라스틱서치는 어떻게 다를까?

엘라스틱의 활용 사례가 늘어나면서 기존 DBMS를 엘라스틱으로 마이그레이션 하는 사례가 늘어나고 있습니다. 엘라스틱이 기존 DBMS 영역까지 넘볼 정도로 입지가 넓어지고 있긴 하지만 이를 완전히 대체할 수는 없습니다. 가장 큰 이유는 데이터 저장 방식 때문입니다.

일반적으로 RDB는 행을 기반으로 데이터를 저장합니다. 그에 반해 엘라스틱서치는 단어를 기반으로(역인덱스, Inverted Index) 저장합니다. 이로 인한 장단점은 분명합니다.

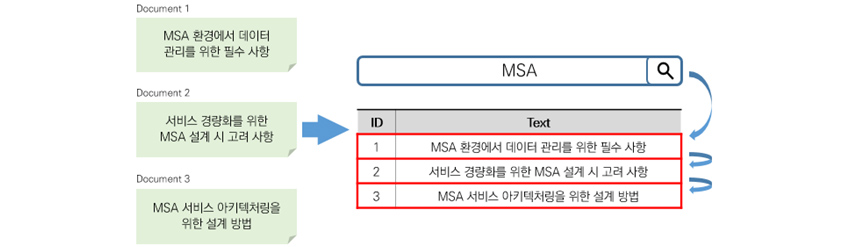

RDB는 데이터 수정·삭제의 편의성과 속도 면에서 강점이 있지만 다양한 조건의 데이터를 검색하고 집계하는 데에는 구조적인 한계가 있습니다. [그림 2]와 같이 도큐먼트를 행 기반으로 저장하고 'MSA'라는 단어를 검색하는 경우를 예로 들어 보겠습니다. 도큐먼트 개수만큼 'MSA'가 있는지 확인을 반복하기 때문에 많은 수의 도큐먼트가 있을 경우 비효율적일 수 밖에 없을 것입니다.

  • Document 1. MSA 환경에서 데이터 관리를 위한 필수 사항
  • Document 2. 서비스 경량화를 위한 MSA 설계 시 고려 사항
  • Document 3. MSA 서비스 아키텍처링을 위한 설계 방법
  • MSA
  • ID 1 / Text MSA 환경에서 데이터 관리를 위한 필수 사항
  • ID 2 / Text 서비스 경량화를 위한 MSA 설계 시 고려 사항
  • ID 3 / Text MSA 서비스 아키텍처링을 위한 설계 방법
[그림 2] 행 기반 데이터 저장 구조와 검색

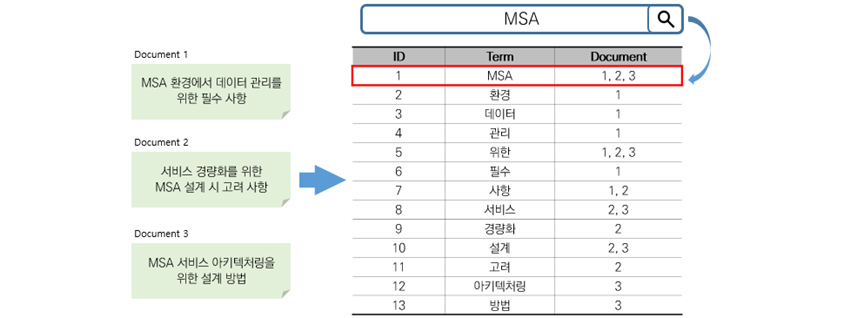

반면에 단어 기반으로 데이터를 저장하는 엘라스틱서치는 특정 단어가 어디에 저장되어 있는지 이미 알고 있어 모든 도큐먼트를 검색할 필요가 없습니다. 예를 들어 [그림 3]과 같이 역인덱스 구조로 저장한 상태에서 'MSA'라는 단어를 검색해보겠습니다. 행 기반 저장 구조와는 달리 단어가 저장된 도큐먼트를 알고 있기 때문에 도큐먼트 개수와 상관없이 한 번의 조회로 검색을 끝낼 수 있습니다.

  • Document 1. MSA 환경에서 데이터 관리를 위한 필수 사항
  • Document 2. 서비스 경량화를 위한 MSA 설계 시 고려 사항
  • Document 3. MSA 서비스 아키텍처링을 위한 설계 방법
  • MSA
  • ID 1 / Term MSA / Document 1, 2, 3
  • ID 2 / Term 환경 / Document 1
  • ID 3 / Term 데이터 / Document 1
  • ID 4 / Term 관리 / Document 1
  • ID 5 / Term 위한 / Document 1, 2, 3
  • ID 6 / Term 필수 / Document 1
  • ID 7 / Term 사항 / Document 1, 2
  • ID 8 / Term 서비스 / Document 2, 3
  • ID 9 / Term 경량화 / Document 2
  • ID 10 / Term 설계 / Document 2, 3
  • ID 11 / Term 고려 / Document 2
  • ID 12 / Term 아키텍처링 / Document 3
  • ID 13 / Term 방법 / Document 3
[그림 3] 역인덱스(Inverted Index) 데이터 저장 구조와 검색

다만 수정과 삭제는 엘라스틱서치 내부적으로 굉장히 많은 리소스가 소요되는 작업입니다. 이것이 엘라스틱서치가 RDBMS를 완전히 대체할 수 없는 중요한 이유 중 하나입니다. 따라서 데이터 특성상 수정과 삭제가 많은 경우에는 RDB와 엘라스틱 영역을 나누어 아키텍처링 하는 것이 필요합니다. 하지만 RDB와 공존하는 것이 매우 제한적인 상황에서 엘라스틱서치를 주로 사용해야 한다면 관계형 데이터 모델링을 고려해야 합니다.

기존 DBMS와 엘러스틱서치의 데이터 모델링 방식에 대해 간단하게 살펴보겠습니다.
기존 DBMS를 RDBMS로 가정한다면 테이블 지향 데이터베이스(Table oriented Database)이기 때문에 일반적인 정규화(Normalization) 방법론을 기반으로 설계하면 됩니다. 반면 엘라스틱서치는 NoSQL 기반의 문서 지향 데이터베이스(Document oriented Database)로 RDBMS와 같은 방법론을 적용하는 건 옳지 않습니다. 즉 엘라스틱서치에서는 기존에 알려진 방식으로 데이터 모델링을 할 수가 없습니다.

엘라스틱서치 데이터 모델링 방법론은 하나만 존재하진 않습니다. 기존 DBMS와 달리 엘라스틱서치는 태생이 검색엔진이기 때문에 데이터의 유형, 검색 조건, 집계·시각화 여부 등에 따라 적절한 데이터 모델링을 적용해야 합니다. 만약 이 같은 엘라스틱서치의 철학을 인지하지 못하고 데이터 모델링을 시작한 경우에는 이후 클러스터 설계부터 데이터 사이징, 쿼리 등 다양한 요소에서 문제점이 드러날 수 밖에 없습니다. 즉 엘라스틱서치를 제대로 사용할 수 없게 됩니다.

엘라스틱서치에서 관계형 데이터 모델링 방법은?

엘라스틱에서 관계형 데이터 모델링 방법은 크게 4가지가 있으며 각각 기술적 장단점이 분명합니다. 때문에 자신의 데이터 특성 및 상황을 고려하여 적절한 모델링 방법을 활용해야 합니다.

1) Parent-Child 모델링
엘라스틱서치가 제공하는 Join data type을 바탕으로 설계하는 방법입니다. 하나의 인덱스에서 Parent와 Child 도큐먼트 간에 Join type으로 Parent, Child를 구분하고 Parent와 Child 도큐먼트에서 같은 라우팅 ID를 키로 제공하여 같은 샤드(Shard)에 위치하게끔 설계합니다. 이 방식은 전체 도큐먼트에서 업데이트와 삭제가 빈번하고 1:N 관계의 구조일 때 고려해 볼 만합니다. 유의 사항으로는 라우팅 ID를 별도로 관리해야 하는 점, 기존 쿼리에 비해 내부 연산이 많아 쿼리 자체에 부하가 있는 점(has_parent·has_child Query) 및 집계(Aggregation) 일부 쿼리 기능에 대한 제약 등이 있습니다.

2) Nested 모델링
엘라스틱서치에서 Nested data type을 활용해 설계하는 방법입니다. 하나의 인덱스에서 Nested data type을 선언하고 오브젝트 속성들을 정의하여 연속(Array)하게 배치하는 방식입니다. 두 개 이상의 속성을 가진 오브젝트를 배열(Array) 구조로 표현해야 할 때 고려해 볼 수 있습니다. 다만 이 방식을 사용할 경우 쿼리(Query)·집계(Aggregation) 및 업데이트(Update) 시 유의해야 합니다. Nested Type은 내부적으로 Nested Object 별로 저장하기 때문에 Nested가 포함된 문서 하나를 저장할 때 실제 내부적으로는 Nested Array Size + 1만큼 저장하게 됩니다. 따라서 별도의 Nested Query를 작성해야 하고 업데이트 시 이러한 유의 사항을 고려해 디자인 해야 합니다.

3) Application Side Join 모델링
기본 키(Primary Key)를 기준으로 관계(Relation) 있는 엔티티(Entity)들을 서로 다른 도큐먼트에 배치하여 Application side에서 키를 기준으로 조인(Join)하여 처리하는 방식입니다. 이 모델링은 1:1 관계의 구조로 기존 쿼리와 집계(Aggregation)를 그대로 사용해야 할 때 고려해 볼 수 있습니다. 엘라스틱서치 쿼리를 그대로 사용 가능한 장점이 있으나 Application side에서 키 값을 기준으로 2회 이상 조회하여 가공해야 하므로 페이징 및 정렬(Sorting) 처리를 유의해야 합니다. 일반적으로 관계가 있는 단순 조회 목적일 때 고려해 볼 만한 방법입니다.

4) Denormalization 모델링
데이터 전체를 비정규화하여 인덱싱하는 방법으로 각 데이터의 중복을 허용하여 조인(Join)이 필요하지 않도록 합니다. 이 기법은 조인(Join) 연산 자체가 필요 없으며 쿼리 시점에서 최고의 성능을 낼 수 있다는 점 때문에 잘 활용하면 최고의 모델링이 될 수 있습니다. 다만 데이터 크기가 기하급수적으로 증가할 수 있는 구조이기 때문에 공통 필드의 변경이 잦거나 한정된 물리 서버로 구성해야 한다면 유의해서 사용해야 합니다.

Denormalization 모델링 시 엘라스틱에서 어떻게 데이터를 가공하고 처리해야 할까요? 아래의 3가지 방법이 있습니다.

 • Logstash JDBC Input 플러그인
Logstash Input 플러그인을 활용한 방법으로 JDBC 기반의 DBMS에서 직접 SQL 조인(Join)하여 비정형화된 데이터를 주기적으로 스케쥴링해 수집합니다. 여러 테이블 간의 조인(Join) 처리를 RDBMS side에서 하기 때문에 복잡하고 주기적으로 수집이 필요한 경우 좋은 선택지가 될 수 있습니다.

 • Logstash Translate Filter 플러그인
Logstash Filter 플러그인을 활용한 방법으로 바꾸려는 값들을 dictionary로 미리 정의하여 Input에서 데이터가 들어올 때 dictionary에 정의된 값이 있으면 해당 값으로 매핑하여 처리합니다. 특정 데이터 값을 치환해야 할 때 유용하게 사용할 수 있습니다.

 • Elasticsearch Ingest Pipeline Enrich 프로세서
엘라스틱 버전 7.5부터 사용할 수 있으며 Elasticsearch Ingest Pipeline에서 Enrich 프로세서를 활용하는 방법입니다. Lookup 데이터를 엘라스틱서치에 미리 저장하고 Lookup의 조건을 Policy로 정의합니다. 이 Policy에는 크게 Lookup 인덱스 명, match_field, enrich_field를 작성합니다. 데이터 소스가 특정 Policy를 통해 들어올 경우 Policy 조건에 따라 Lookup된 데이터를 포함하여 인덱싱 합니다.
엘라스틱서치에서 조인(Join)과 관련된 데이터를 유연하게 관리하고 유지할 필요성이 있는 경우 유용하게 사용할 수 있습니다. 유의할 점은 Policy 적용으로 생성된 enrich 데이터는 시스템 인덱스로 관리되고 인덱스를 자동으로 업데이트 하지 않기 때문에 Lookup 데이터 변경 시 별도의 업데이트 작업을 해주어야 한다는 사실입니다.

마치며

엘라스틱서치에서 관계형 데이터 모델링 방법과 간단한 데이터 처리 방법까지 살펴보았습니다. 사실 실세계의 관계형 데이터들은 하나의 방법만으로는 해결하기 어려운 상황이 많습니다. 그렇기 때문에 다양한 방법을 조합하여 검증해야 합니다. 아래 [표 1]은 앞서 설명한 모델링 방법을 요약한 것입니다.

[표 1] 관계형 데이터 모델링 방법
모델링 방법 활용 케이스 유의 사항
Parent-Child 모델링 - 전체 도큐먼트에서 업데이트와 삭제가 빈번
- 1:N 관계의 구조
- 라우팅 ID 별도 관리
- has_parent·has_child 쿼리 부하
- 쿼리 기능에 대한 일부 제약
Nested 모델링 - 두 개 이상의 속성을 가진 오브젝트를 Array 구조로 표현해야 할 때 - Nested 쿼리 사용
- 내부 구조를 유의하여 업데이트
Application Side Join 모델링 - 기존의 엘라스틱서치 쿼리를 그대로 사용해야 할 때
- 1:1 관계의 구조
- 페이징 처리
- Sorting 처리
Denormalization 모델링 - 공통 필드의 변경이 적을 때
- 쿼리 시점에서 최고의 성능이 필요할 때
- 한정된 물리 서버
[표 1] 관계형 데이터 모델링 방법

에스코어는 국내 최초의 엘라스틱서치 MSP(Managed Service Provider)로서 엘라스틱社가 공인한 엔지니어로 구성된 전문가 조직이 기술 조언, 문제 해결 및 케어팩(Carepack) 서비스를 원스톱으로 제공하고 있습니다.

# References
[1] https://www.elastic.co/kr/elastic-stack
[2] https://www.elastic.co/kr/blog/found-elasticsearch-as-nosql
[3] https://db-engines.com/en/article/Relational+DBMS?ref=RDBMS
[4] https://en.wikipedia.org/wiki/Inverted_index
[5] https://en.wikipedia.org/wiki/Database_normalization
[6] https://www.elastic.co/guide/en/elasticsearch/guide/current/relations.html
[7] https://www.elastic.co/guide/en/elasticsearch/guide/current/application-joins.html
[8] https://www.elastic.co/guide/en/elasticsearch/guide/current/denormalization.html
[9] https://www.elastic.co/guide/en/elasticsearch/guide/current/nested-objects.html
[10] https://www.elastic.co/guide/en/logstash/current/plugins-inputs-jdbc.html
[11] https://www.elastic.co/guide/en/logstash/current/plugins-filters-translate.html
[12] https://www.elastic.co/guide/en/elasticsearch/reference/current/ingest-enriching-data.html
